উচ্চ নির্ভুলতা স্থির ফিল্ম প্রতিরোধক 1/8W 3W MF মেটাল ফিল্ম প্রতিরোধক,

MF মেটাল ফিল্ম রোধ, উচ্চ নির্ভুলতা প্রতিরোধক, 1/8W থেকে 3W

গঠন:

1.ZENITHSUN মেটাল ফিল্ম রেজিস্টর হল একটি পাতলা ধাতব স্তর যা একটি নলাকার, উচ্চ বিশুদ্ধতা, সিরামিক কোরে ছিটকে (ভ্যাকুয়াম জমা) হয়।জমা হওয়া ধাতুকে কম তাপমাত্রায় দীর্ঘ সময়ের জন্য রেখে কৃত্রিমভাবে বয়স্ক করা হয়।এটি প্রতিরোধকের জন্য আরও ভাল নির্ভুলতার ফলাফল দেয়।প্রতিরোধের উপাদানটি প্রায়শই নিকেল ক্রোমিয়াম (NiCr) হয়, তবে বিশেষ প্রয়োগের জন্য অন্যান্য সংকর ধাতু ব্যবহার করা হয়, যেমন টিন এবং অ্যান্টিমনি, প্ল্যাটিনাম সহ সোনা এবং ট্যানটালাম নাইট্রাইড।
2. ZENITHSUN মেটাল ফিল্মের উভয় প্রান্তে একটি ধাতব আবরণ কানেকশন লিড দিয়ে চাপা হয়।
3. পাতলা ধাতব স্তরে একটি সর্পিল আকৃতির স্লট কেটে কাঙ্ক্ষিত প্রতিরোধ অর্জন করা হয়।
4.ZENITHSUN MF প্রতিরোধক বেশ কয়েকটি আবরণের স্তর দিয়ে আচ্ছাদিত যা পৃথকভাবে বেক করা হয়।আবরণ আর্দ্রতা এবং যান্ত্রিক চাপ থেকে রক্ষা করে।
5. রোধ মান রঙ কোড ব্যান্ড দ্বারা চিহ্নিত করা হয়.

বৈশিষ্ট্য:

1. নির্ভরযোগ্যতা।
2. নিম্ন TCR: ±50ppm/℃ থেকে 100ppm/℃
3. উচ্চ নির্ভুলতা: ±0.1%, ±0.25%, ±0.5%, ±1%, ±2%, ±5% উপলব্ধ।
4. কম শব্দ.
5. উচ্চ রৈখিকতা
6. কম ভোল্টেজ সহগ

আবেদন:

সার্কিটগুলিতে যেখানে আঁটসাঁট সহনশীলতা, নিম্ন তাপমাত্রা সহগ এবং কম শব্দ বৈশিষ্ট্যগুলি গুরুত্বপূর্ণ, জেনিথসান মেটাল ফিল্ম প্রতিরোধকগুলি প্রায়শই ব্যবহৃত হয়।অ্যাপ্লিকেশনের উদাহরণ হল সক্রিয় ফিল্টার বা ব্রিজ সার্কিট।

স্পেসিফিকেশন:

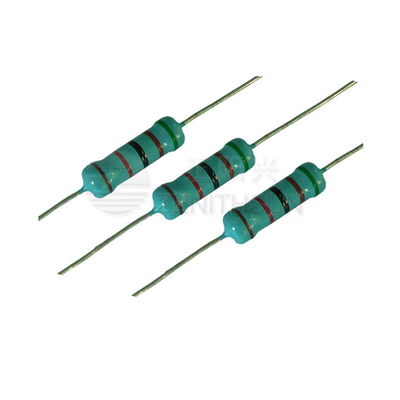

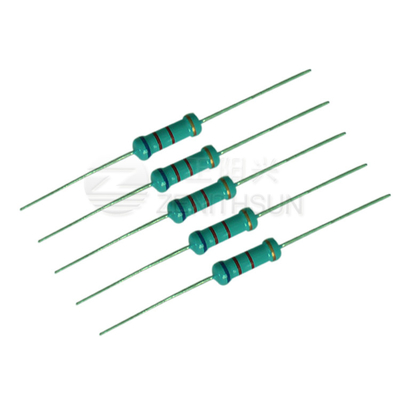

ছবি:
